硬件配置及參數：

SHZGB-A評估板為SHZGB開發套件中的子板，它與SHZGB-HOST板一起組成SHZGB開發套件，實驗對Zigbee模塊ZGB-LINK-1281的評估開發。在SHZGB-A評估板上集成了ATZGB標準模塊、RS232/RS485總線接口、AD輸入接口、JTAG接口、ISP接口以及總線擴展接口等。

— 兼容ATZGB系列Zigbee模塊；

— 集成溫濕度傳感器；

— RS232/RS485接口（2400~115200bps）；

— 支持模擬電壓直接測量（0~3V）

— 帶有JTAG/ISP開發端口

— 提供全功能總線擴展接口

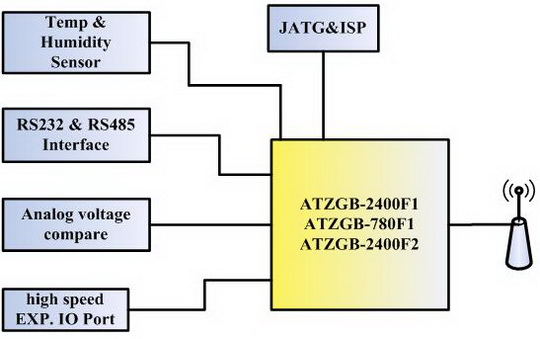

結構框圖：

端口說明：

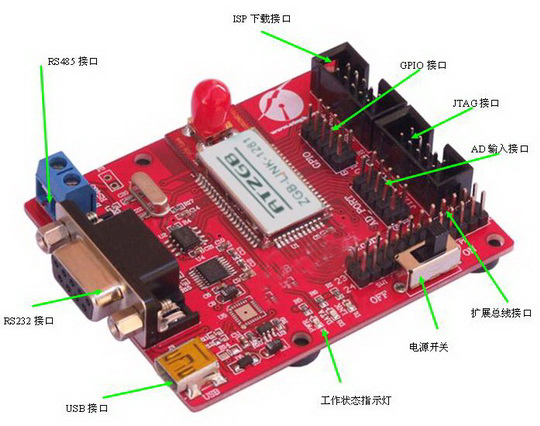

SHZGB-A評估板如圖1所示，圖中各端口定義及說明如表1所示。

端口編號	名稱	功能說明	與模塊的連接
P2	RS485接口	A：RS485總線的T+線	RS485接口連接至模塊的UART1口
P2	RS485接口	B：RS485總線的T-線	RS485接口連接至模塊的UART1口
J2	RS232接口	2腳：TXD輸出	RS232接口連接至模塊的UART0口。
		3腳：RXD輸入
		5腳：GND
		其他：未連接
J3	USB接口	電源接口及USB串口接口，USB串口為選配功能，當配置時，J2端口停用，使用模塊的UART0口與USB串口連接。
P1	擴展總線接口	1、2腳：3.3V輸出
		3腳：PA0	連接至模塊的PA0口
		4腳：PA1	連接至模塊的PA1口
		5腳：PA2	連接至模塊的PA2口
		6腳：PA3	連接至模塊的PA3口
		7腳：PA4	連接至模塊的PA4口
		8腳：PA5	連接至模塊的PA5口
		9腳：PA6	連接至模塊的PA6口
		10腳：PA7	連接至模塊的PA7口
		11腳：PC0	連接至模塊的PC0口
		12腳：PC1	連接至模塊的PC1口
		13腳：PC2	連接至模塊的PC2口
		14腳：PC3	連接至模塊的PC3口
		15腳：PC4	連接至模塊的PC4口
		16腳：PC5	連接至模塊的PC5口
		17腳：PC6	連接至模塊的PC6口
		18腳：PC7	連接至模塊的PC7口
		19腳：nWR	連接至模塊的nWR口
		20腳：nRD	連接至模塊的nRD口
		21腳：ALE	連接至模塊的ALE口
		22、23、24腳：GND
JTAG PORT	JTAG仿真編程接口	1腳：TCK
		2、10腳：GND
		3腳：TDO

		4、7腳：VCC3.3V
		5、TMS
		6、RESET
		8腳：NC
		9：TDI

ISP PORT	ISP編程接口（不推薦使用該端口進行模塊編程操作）	1腳：MOSI
		2腳：VCC3.3V
		3腳：NC
		4、6、8、10腳：GND
		5、RESET
		7、SCK
		9腳：MISO
GPIO	IO擴展接口	1腳：PB7	連接至模塊的PB7
		2腳：PE7	連接至模塊的PE7
		3腳：PD0	連接至模塊的PD0
		4腳：PE6	連接至模塊的PE6
		5腳：PD1	連接至模塊的PD1
		6腳：PE5	連接至模塊的PE5
		7腳：PE2	連接至模塊的PE2
		8腳：PE4	連接至模塊的PE4
		9腳：PG5	連接至模塊的PG5
		10腳：PE3	連接至模塊的PE3
AD_PORT	AD輸入端口	1、3、5、7、9腳：GND
		2腳：AD VRef輸入
		4腳：ADIN0輸入
		6腳：ADIN1輸入
		8腳：ADIN2輸入
		10腳：ADIN3輸入

*發光管定義*
紅色：電源指示燈
綠色：網絡狀態指示燈，連接至模塊的PD7
黃色：數據狀態指示燈，連接至模塊的PB6
